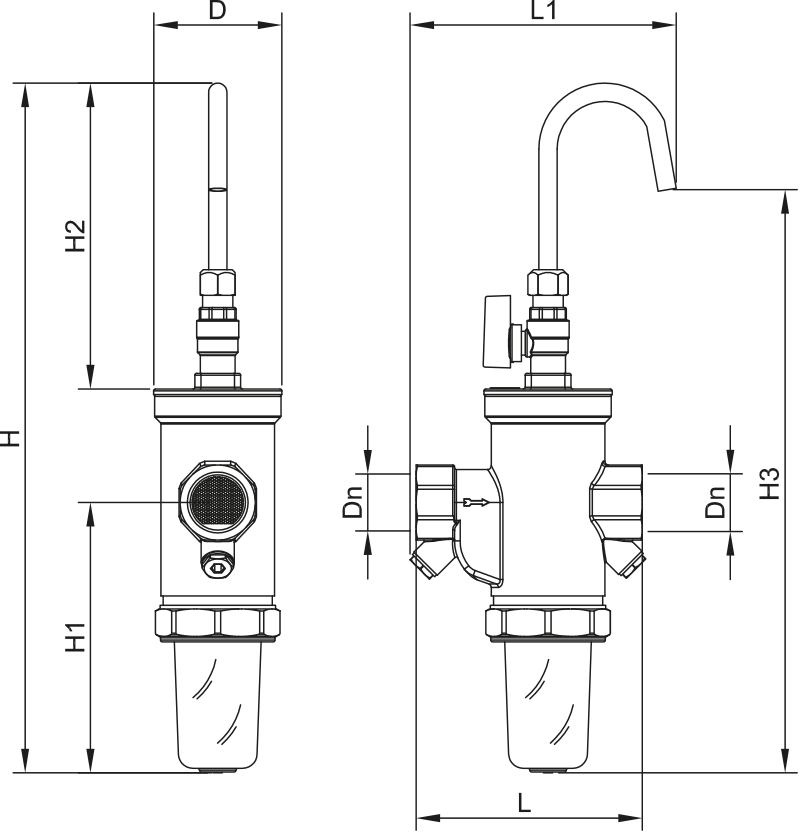

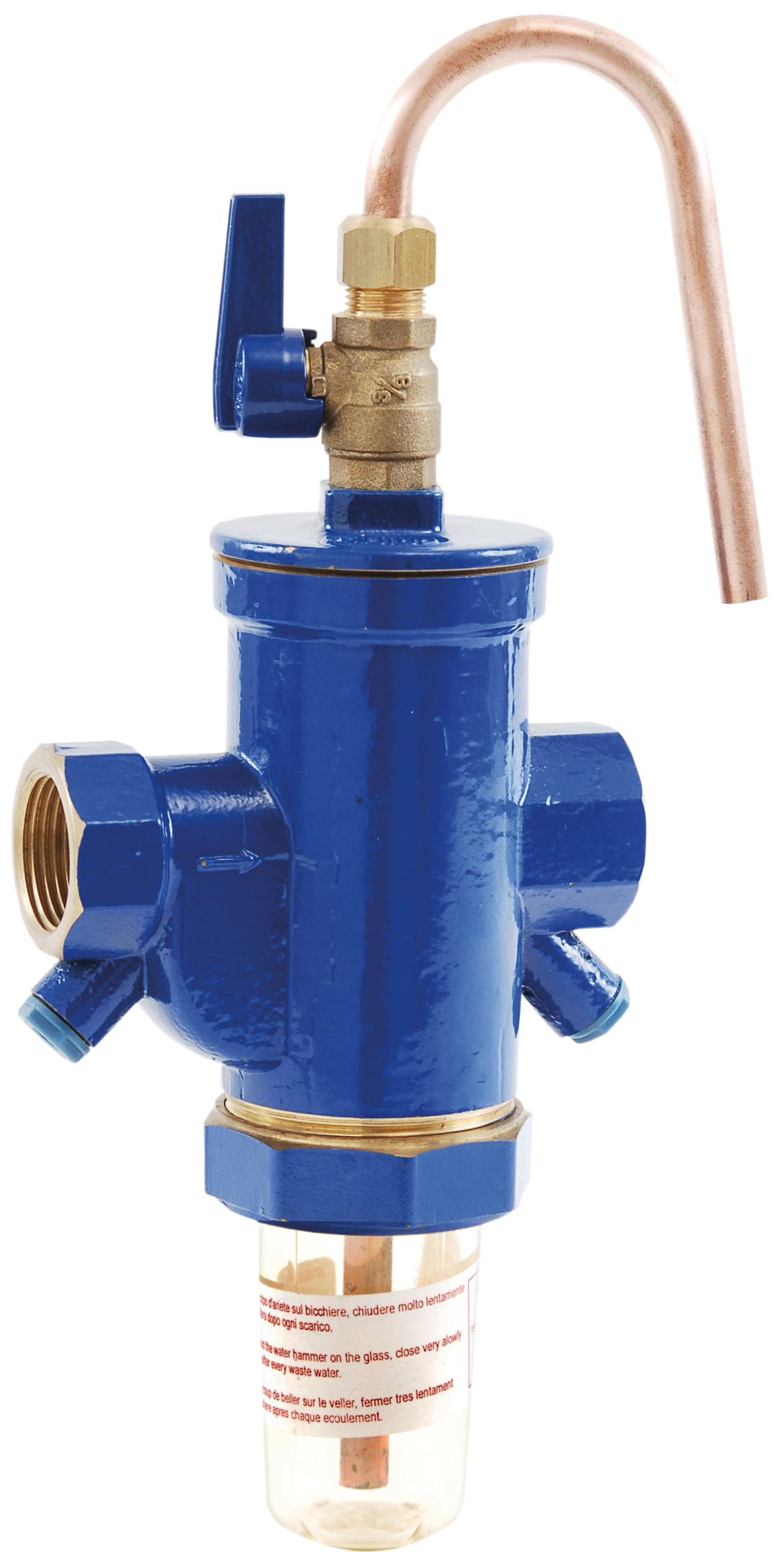

DN | D | L | L1 | H | H1 | H2 | H3 |
1/2” | Ø70 | 95,5 | 113,5 | 366 | 145 | 167 | 288 |
3/4” | Ø70 | 95 | 119 | 377 | 145 | 167 | 288 |
1” | Ø70 | 123,5 | 141,5 | 377 | 145 | 167 | 318 |
1.1/4” | Ø70 | 121,5 | 141,5 | 377 | 145 | 167 | 318 |
1.1/2” | Ø70 | 145,5 | 156,5 | 433 | 188 | 167 | 375 |
2” | Ø70 | 145,5 | 156,5 | 433 | 188 | 167 | 375 |
